單獨傳動輥道馬達減速器由輥道專用電動機和齒輪減速器兩大部件組成，本品主要用于軋機(i≤12.5)及連鑄機（i≤12.5)單獨傳動運輸輥道，對于起動、制動頻繁，過載較大聲次數較多的其它機械傳動也很適用；對于一般輕工、化工、通用機械等運輸較平穩連續工作的機械傳動也可采用本產品。

本產品所采用的電動機是新標準Y系列電動機，該電動機工作性能穩定，連續工作的能力且高效  節能壽命較長。不足之處是輥道專用電動機價格較貴，但本產品現采用的Y系列輥道電動機的聯結尺寸
與其它型號電動機是相同的，所以用戶若想采用其它電動機可與制造廠協商得到滿意的產品。

輥道馬達減速器可正反兩方向運轉，工作環境高于40℃時，應采用降溫措施。

對于采用YZG型輥道專用電動機的馬達減速器，當對電動機起動次數大于6次／小時和其它要求時(
  150次／小時、  300次／小時、  600次／小時)請訂貨時。滿足150次／小時以上的輥道馬達減速器在安裝尺寸上長度增大。其它尺寸和本選用說明書相同。

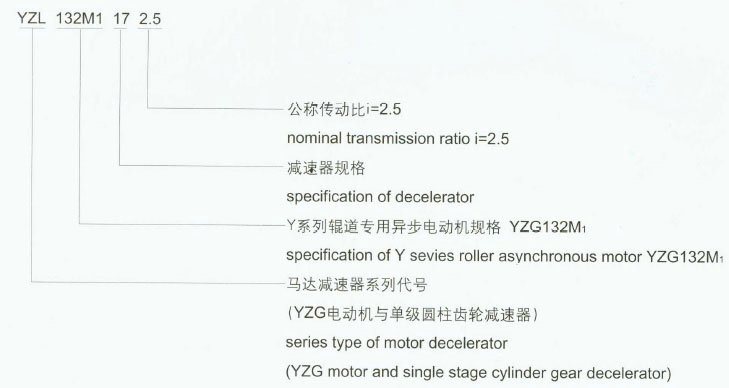

2．馬達減速器的代號與標志

2.1 YGL-YGAG型(丫系列輥道專用三相異步)電動機與兩級圓柱齒輪減速器組成的馬達減速器系列代號。
2.2 YZL-YZG型(Y系列輥道專用三相異步)電動機與兩級圓柱齒輪減速器組成的馬達減速器系列代號。
2.3 YGX-YGAG型(丫系列輥道專用三相異步)電動機與行星齒輪減速器組成的馬達減速器系列代號。
2.4 YZX-YZG型(Y系列輥道專用三相異步)電動機與行星齒輪減速器組成的馬達減速器系列代號。

4．減速器的潤滑
4.1減速器齒輪的潤滑與冷卻
4.1.1 YGL、YZL、YGX、YZX系列一般選用中極壓齒輪油N220或N320浸油潤滑。浸油深度為高速級大齒
輪或行星傳動的內齒圈頂浸入2—2．5個齒高。對環境溫度較高的場合，也可采用循環油潤滑。由通氣罩進油放油孔回油。
4.1.2采用油池浸油潤滑的新減速器。當運轉15-20天后．須更換新油，在以后的正常情況下5-6個月?lián)Q油一次。
4.2減速器軸承的潤滑方法與潤滑油品牌與齒輪的潤滑相同。
4.3減速器齒輪的潤滑油不得滲入電動機。

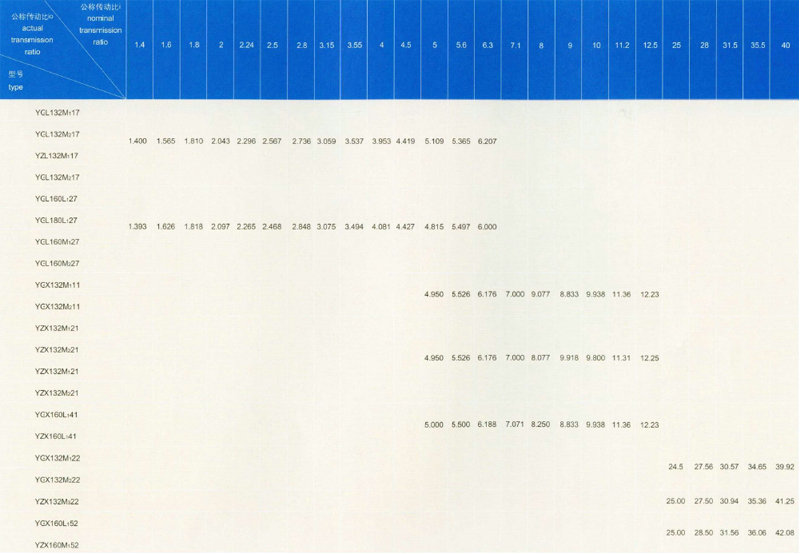

5.馬達減速器實際傳動比表:

6．輥道馬達減速器的使用

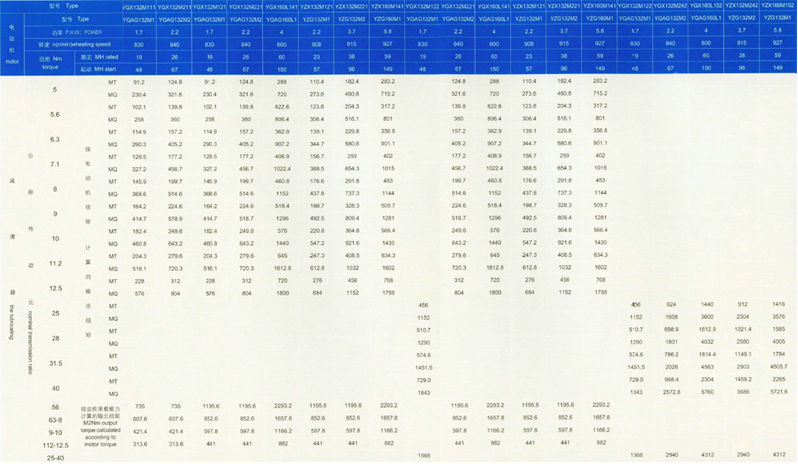

    用與軋機及運鑄機單獨傳動輥道，按JB3251規定的方法選用。首先按JB3251的規定計算軋件或鑄件在輥道的輥?zhàn)由洗蚧瑫r(shí)的更大靜扭矩Mgmax和輥?zhàn)訋лd起動時的更大扭矩Mmax，然后從表4中初選輥道馬達減速器的型號規格，查得其允許起動扭矩MQ值。并滿足下列條件：
    當不能滿足此條件時，一般應重選。但MQlt略大于Mmax可以選用缺點是動力偏大如MQ過大，則不經濟且可  能出現起動時軋件或鑄件在輥道上打滑現象。
